메모리 타이밍, 램타이밍(ram timing)

메모리 타이밍,램 타이밍이란

메모리 내부 저장된 데이터를 찾을 때 얼마나 빠른 속도로 찾는지를 나타내는 수치로, 숫자가 작을수록 빠릅니다.
다만 동일한 클럭일 경우이며, 타이밍이 조금 높더라도 클럭이 높은 메모리가 일반적으로 더 빠르기 때문에 성능을 가늠할 때에는 클럭을 먼저 보시면 됩니다.

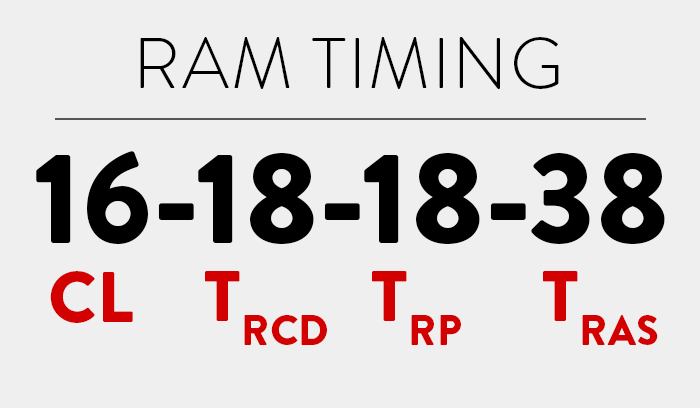

주요 레이턴시(Latency) 값    * Latency: 지연시간, 반응속도

CAS(Columm Assress Strobe) Latency (tCL/tCAS): 줄여서 CAS Latency, 더욱 줄여 "CL" 이라 부르는 값으로 한 행 내에서 첫 열부터 마지막 열까지를 읽기/쓰기 하는 데 소요되는 총 시간을 의미 합니다. 램 타이밍을 나타내는 가장 대표적인 값이며 CR과 함께 성능에 영향을 크게 미치는 항목 중 하나입니다. 작을 수록 성능이 좋습니다. ( CL / 전송률 ) x 2000



RAS to CAS Delay (tRCD): 명령을 하여 셀에 도착지점 까지 갈때  행주소를 찾고, 열 주소를 찾는데 여기서 행주소를 찾고 열 주소를 찾는데 소요되는 시간이다. 작을 수록 성능이 좋습니다.



Row Precharge Time (tRP):  몇 클럭동안 충전할 것인지 결정하는 값입니다. 콘덴서는 시간이 지나면 자연방전이 되는데 그렇기에 주기적으로 충전해줘야 콘덴서안의 내용을 유지할 수 있습니다. 충전시에는 메모리를 읽거나 쓸 수 없기 때문에 충전 주기와 시간을 정하는 건 성능상 중요합니다. 충전이 덜 되거나 과충전 되면 데이터를 잃거나, 회로에 손상을 줄 수 있습니다.



Row Active Time (tRAS): 셀에서 찾는 동안 그 셀이 속한 행은 반드시 활성화 상태로 유지되어야 하는데, 이를 위해 (활성화 전) 미리 충전 된 행이 활성화 상태를 유지해야만 하는 최소한의 시간을 규정한 것입니다. 다시 말해 행 활성 명령과 사전 충전 명령을 실행하는 사이에 필요한 최소 클럭 사이클 수 입니다. 보통 tRAS = CL + tRCD +0~4정도 설정하며 지나치게 크면 성능이 떨어집니다.



Command Rate (CR/CMD/CPC/tCPD): 메모리 컨트롤러의 명령이 메모리에 접수되기까지의 소요시간을 의미합니다. 보통 1T, 2T로 많이 나뉘며 1T 가 더 빠릅니다. 하지만 2T는 높은 메모리 클럭(4000~4200클럭이상)에서의 안정성이 매우 유용 하기에 고클럭에서는 2T를 많이 선호하는 편입니다. 램타이밍 항목 중 성능에 영향을 가장 크게 미치지만 일반적으로 두 옵션 1T,2T 사이에는 매우 작은 성능 차이가 있습니다. 보통 안정성을 위해 2T로 설정 합니다.









* 자신의 모듈 이름과 램 타이밍을 알아 보려면 CPU-Z와 같은 소프트웨어 또는 BIOS / UEFI 내에서 찾을 수 있습니다.

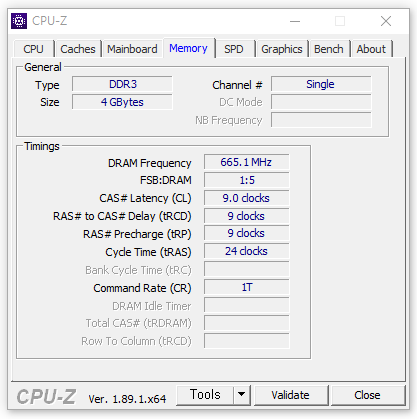

CPU-Z 메모리 탭 화면

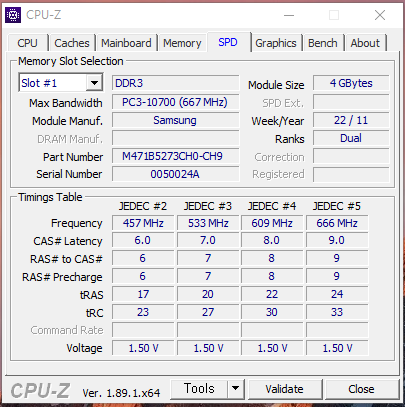

CPU-Z SPD 탭 화면

DDR3 규격 표준

표준 이름	입출력 버스 클럭 (MHz)	데이터 속도 (MT/s)		모듈 이름	최고 전송 속도(Mb/s)	타이밍 (CL-nRCD-nRP)
DDR3-800D DDR3-800E	400	800		PC3-6400	6400	5-5-5 6-6-6
DDR3-1066E DDR3-1066F DDR3-1066G	533	1066		PC3-8500	8533	6-6-6 7-7-7 8-8-8
DDR3-1333F DDR3-1333G DDR3-1333H DDR3-1333J	667	1333		PC3-10600	10667	7-7-7 8-8-8 9-9-9 10-10-10
DDR3-1600G DDR3-1600H DDR3-1600J DDR3-1600K	800	1600		PC3-12800	12800	8-8-8 9-9-9 10-10-10 11-11-11
DDR3-1866J DDR3-1866K DDR3-1866L DDR3-1866M	933	1866		PC3-14900	14933	10-10-10 11-11-11 12-12-12 13-13-13
DDR3-2133K DDR3-2133L DDR3-2133M DDR3-2133N	1066	2133		PC3-17000	17066	11-11-11 12-12-12 13-13-13 14-14-14

DDR4 규격 표준

표준이름	입출력 버스 클럭 (MHz)	데이터 속도 (MT/s)	모듈 이름	최고 전송 속도 (MB/s)	타이밍, CL-tRCD-tRP	CAS 레이턴시 (ns)
DDR4-1600J DDR4-1600K DDR4-1600L	800	1600	PC4-12800	12800	10-10-10 11-11-11 12-12-12	12.5 13.75 15
DDR4-1866L DDR4-1866M DDR4-1866N	933.33	1866.67	PC4-14900	14933.33	12-12-12 13-13-13 14-14-14	12.857 13.929 15
DDR4-2133N DDR4-2133P DDR4-2133R	1066.67	2133.33	PC4-17000	17066.67	14-14-14 15-15-15 16-16-16	13.125 14.063 15
DDR4-2400P DDR4-2400R DDR4-2400T DDR4-2400U	1200	2400	PC4-19200	19200	15-15-15 16-16-16 17-17-17 18-18-18	12.5 13.32 14.16 15
DDR4-2666T DDR4-2666U DDR4-2666V DDR4-2666W	1333.33	2666.67	PC4-21333	21333.33	17-17-17 18-18-18 19-19-19 20-20-20	12.75 13.50 14.25 15
DDR4-2933V DDR4-2933W DDR4-2933Y DDR4-2933AA	1466.67	2933.33	PC4-23466	23466.67	19-19-19 20-20-20 21-21-21 22-22-22	12.96 13.64 14.32 15
DDR4-3200W DDR4-3200AA DDR4-3200AC	1600	3200	PC4-25600	25600	20-20-20 22-22-22 24-24-24	12.50 13.75 15



https://www.cpuid.com/softwares/cpu-z.html

CPU-Z | Softwares | CPUID

CPU-Z 링크입니다. 다양한 커스텀 버전들도 다운 받을수 있습니다.
