모니터 단자, 그래픽 케이블 종류 알아보자

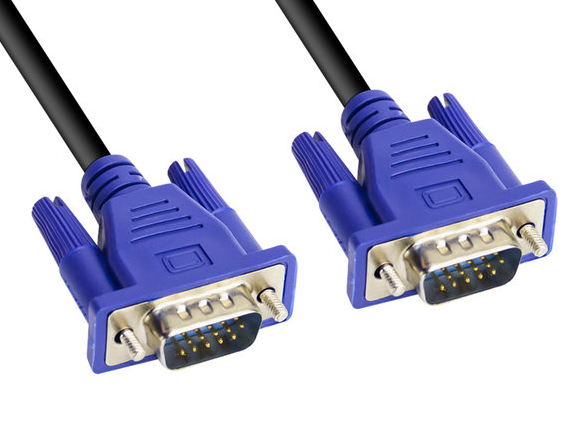

VGA (D-SUB)

VGA 단자(VGA connector)라고 일반적으로 알려진 것(RGB 커넥터, D-sub 15, mini sub D15와 미니 D15를 포함)은 3열 15핀의 DE-15이다.



지원하는 해상도 :  2048×1536px (QXGA) 85 Hz (388 MHz)까지 지원한다.

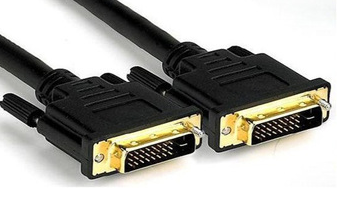

DVI (Digital Visual Interface)

평판 패널액정 디스플레이 컴퓨터 디스플레이와 디지털 프로젝터와 같은 디지털 디스플레이 장치의 화질에 최적화된 표준영상 인터페이스이다. DVI는디지털 디스플레이 워킹 그룹(DDWG)에서 압축되지 않은 디지털 영상 데이터를 디스플레이로 전송할 목적으로 설계하였다. HDMI표준과는 부분적으로 호환한다.

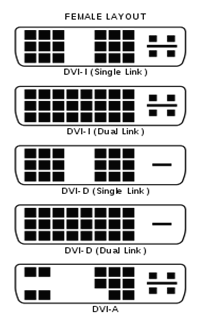

DVI-I 싱글링크, 디지털과 아날로그, 1920*1200, 60Hz 지원한다.



DVI-I 듀얼링크, 디지털과 아날로그, 2560*1600, 60Hz 지원한다.



DVI-D 싱글링크, 디지털, 1920*1200, 60Hz 지원한다.



DVI-D 듀얼링크, 디지털, 2560*1600, 60Hz 지원한다.



DVI-A : 아날로그, 1920*1200, 60Hz 지원한다.

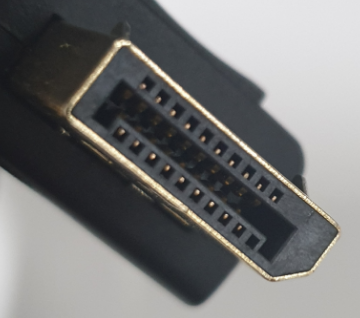

디스플레이포트(DisplayPort,DP)

VESA에 의해 제정된 디지털 디스플레이 인터페이스 표준이다. 이 인터페이스는 비디오 소스를 컴퓨터 모니터와 같은 디스플레이 장치에 전송하는 용도로 주로 사용된다. 이 밖에도 오디오, USB 등의 다른 데이터 형식을 전송하는데 사용되기도 한다.













DP 버전별 해상도

	2K, 1920*1080	2.5K, 2560*1440	4K, 3840*2160	5K, 5120*2880	8K, 7680*4320
DisplayPort 1.1	144 Hz	75 Hz	30 Hz	-	-
DisplayPort 1.2	240 Hz	144 Hz	75 Hz	30 Hz	-
DisplayPort 1.3	480 Hz	240 Hz	120 Hz	60 Hz	30 Hz

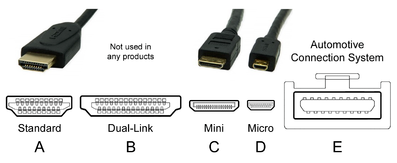

HDMI (High Definition Multimedia Interface)

비압축 방식의 디지털 비디오/오디오 인터페이스 규격의 하나이다. HDMI는 HDMI를 지원하는 셋탑박스, DVD 재생기 등의 멀티미디어 소스에서 AV기기, 모니터, 디지털 텔레비전 등의 장치들 사이의 인터페이스를 제공한다.







HDMI 버전별 해상도

	HDMI 1.0	HDMI 1.1	HDMI 1.2	HDMI 1.3	HDMI 1.4	HDMI 2.0	HDMI 2.1
지원해상도	1080P@60Hz			1440P@60Hz 1080P@60Hz	2160p@30Hz 1440p@60Hz   1080p@120Hz	2160p@60Hz 1440p@120Hz   1080p@120Hz	10K@120Hz, 4320p@120Hz, 2880p@120Hz, 2160p@120Hz

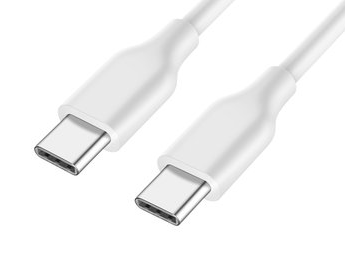

USB 3.1 Type-C 해상도

USB 3.1 gen1 Type-C

지원하는 해상도 : 2560*1440@30Hz 까지 지원한다.

USB 3.1 gen2 Type-C

지원하는 해상도 : 4K, 3840*2160@30Hz 까지 지원한다.

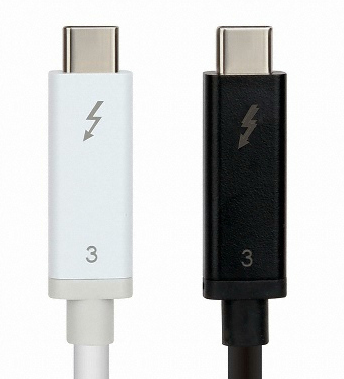

선더볼트(Thunderbolt) 3

선더볼트(ThunderBolt)

선더볼트 1과 2는 미니 디스플레이포트와 같은 커넥터를 사용하고, 선더볼트 3는 USB-C와 같은 단자를 사용한다. 선더볼트는 2011년 2월 24일에 발표되었으며, 애플의 맥북 프로에 처음 장착되었다.



지원하는 해상도 :

5K, 5120*2880@30Hz 까지 지원한다.

4K, 3840*2160@60Hz 까지 지원한다.















* 참고 자료

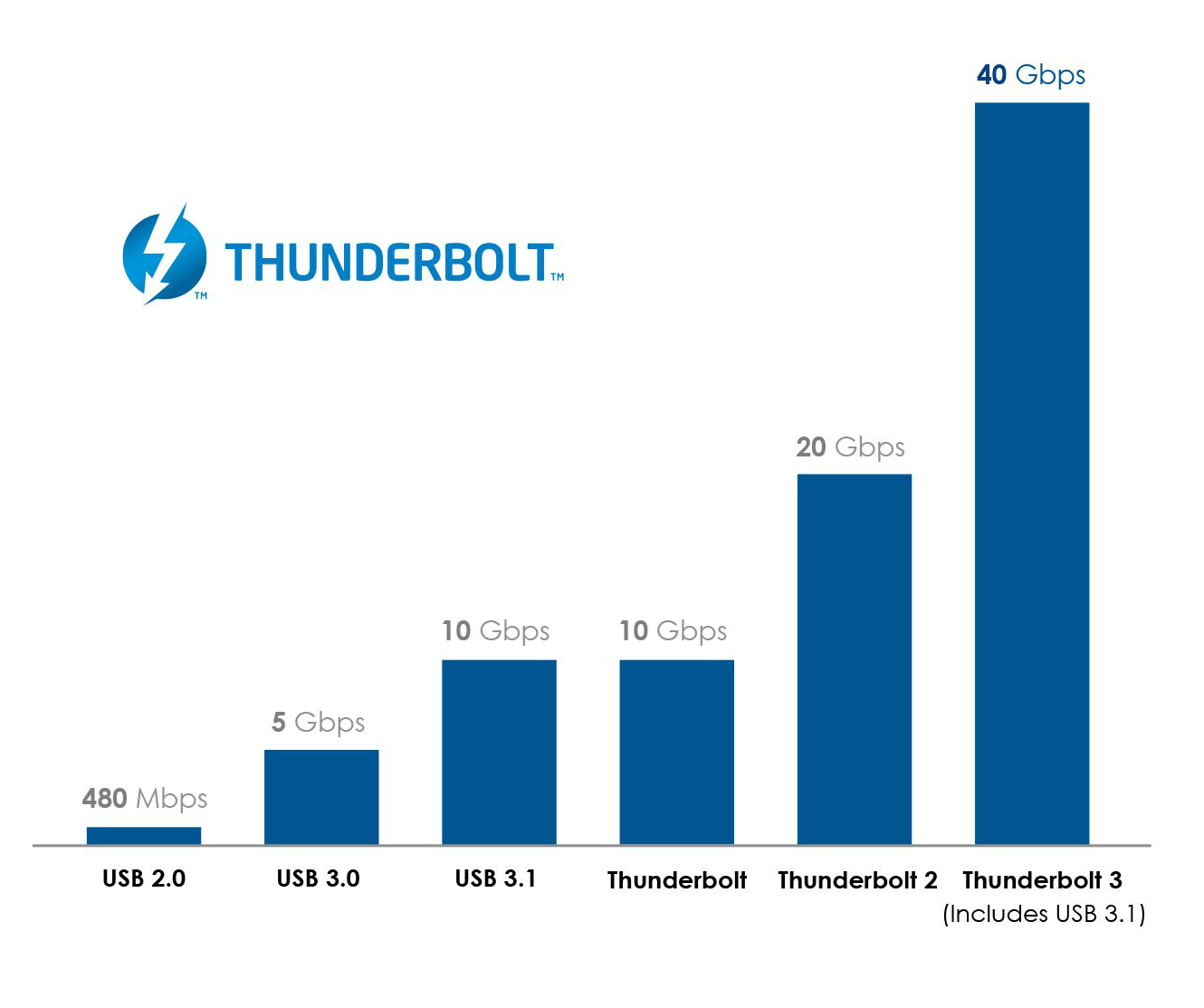

선더볼트와 USB-C는 같은 단자를 사용하지만 선더볼트3 케이블에 성능이 월등히 좋다.



스펙 차이도 월등하지만 가격차이도 월등하다.
