전원 공급 장치(Power Supply Unit)

전원공급장치...

PC 부품중 없어서는 안되는 부품 중 하나지만 그게 신경쓰지 않는 부품중 하나이기도 하다.

하지만 PC에 심장과도 같은 부품이다. 한번 제대로 알아보도록 하자.

저렴하면서 좋은 제품은 없다.

저렴한 제품은 품질이 떨어진다. 너무나 당연한 이야기지만 항상 속는다.



전원 공급 장치는 외부에서 들어오는 교류전류를 직류로 변환해서 전자제품에 전원을 공급해주는 장비이다. 사람의 심장과 같은 역할을 하기때문에 전기공급을 책임지는 중요한 부품이다.

다이오드, EMI 필터, 축전지(커패시터) 같은 주요 부품을 고급 제품으로 쓸수록(=제조비를 많이 들일수록) 좋은 제품이 나오게 된다.



조립 컴퓨터 구매자가 가장 실수하는 부품 중 하나, 저가형을 사용하게 되면 처음에는 나타나지 않지만 시간이 지날수록 성능이 떨어지거나 부품의 고장의 원인 될 수 있음, 안정적인 전원 공급이 PC뿐만 아니라 전자제품의 가장 중요한 사항

파워에서 문제가 생기면 메인보드, CPU, 디스크 등으로 고장이 이어짐. 그래서 일정 수준 이상의 제품을 추천



전원공급장치 작동방식의 종류

• 프리 볼테이지(free voltage)

  • 100~240V 가리지 않는 프리볼트를 채택함으로써 전세계 어느곳, 어떤 환경에서도 사용가능
• Active PFC (Power Factor Correction, 전력 효율 교정)

  • Active PFC 회로를 통하여 AC 입력 전압을 400VDC까지 상승시킨 다음, 효율을 극대화시키는 방식이다. Active 방식은 Control IC, MOSFET, Super Fast Diode, 100-300uh Inductor, Control Circuit 등의 반도체를 주로 사용한 회로이다.

    • 장점 - Active 회로는 전력 효율이 95%에 달하므로 절전 효과가 가장 높다.AC 전원 선택 스위치를 사용할 필요가 없으며 80-265V 범위의 AC 입력 전원에서 자동으로 문제없이 사용가능, 무게가 가벼움PFC 회로에서 가청 대역의 오디오 잡음(험 노이즈)이 발생하지 않음
    • 단점 - EMI(전자파 방지) 검사 통과를 위하여 보다 강력한 보호장치를 추가해야 한다.가청대역 이상의 고주파 노이즈는 귀에 잘 들리지 않으나 예민한 사람들에겐 장시간 사용시 가청대역 노이즈 이상으로 피로가 누적 될수 있음 생산 원가가 10불 이상 높으며 회로가 복잡하여 기존의 모델에 적용하기 어려운 것도 단점이다.
• Passive PFC (Power Factor Correction)

  • AC 입력 회로에 변압기 형태의 Silicon-Iron Inductor와 Capacitor로 구성된 부품을 추가하여 L+C 형태의 회로를 구성한다.

    • 장점 - 전자파 발생률이 Active 방식에 비하여 훨씬 낮다. 회로가 단순하며 부품 원가가 낮아 추가 부담이 적다.기존의 절전 기능이 없는 제품에 PFC 기능을 추가하여 쉽게 생산할 수 있다.
    • 단점 - Active에 비하면 전력 효율이 낮은 편이다. AC 전압 선택 스위치를 사용해야 하며 추가된 Inductor로 인하여 일반 전원 공급기보다 훨씬 무게가 더 나간다.전원 공급기용 케이스가 부실하면 최대 부하 출력 상태에서 50-60Hz의 저주파 오디오 노이즈(험 노이즈)가 발생할 가능성이 있다.

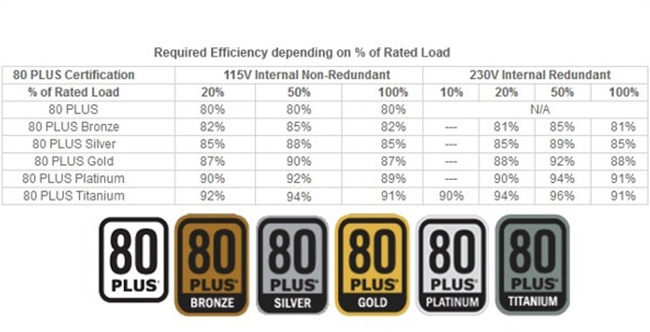

80 Plus 등급

처음에는 80 스탠다드 기준으로 출범했던 규격이지만, 효율이 90%에 달하는 제품들이 하나 둘 나오면서 세분화해 초기에는 4등급, 2013년에 와서는 6등급으로 세분화되었다.

참고로 일반적인 파워 서플라이의 파워 효율은 70% 정도, 저급 파워는 60%까지 내려간다.

효율이 나쁘다는건 그만큼 누설 전류가 많다는 뜻인데, 누설 전류는 열이나 코일 노이즈, 즉 고주파음으로 변환되며, 열을 식히기위해 팬이 빠르게 돌아가 전기는 더 들어가고 소음은 더 커지는 악순환이 반복

80 Plus 등급 제품이여도 무조권 맹신하면 안됨, 80Plus는 출시 때 한 번 심사를 받지, 일정 기간마다

재심사를 받는 마크가 아닌 점을 악용해서 악질적인 회사는 심사받을 때나 출시 초기에만 쓸만한 파워

를 내놓고 점차 성능을 떨어뜨리면서 이익을 챙기는 회사들도 있음 그러므로 오래동안 시장에서 좋은 품질을 유지하는 이름 있는 회사제품을 선호함.

80 Plus 등급

전원공급장치의 종류



논 모듈러 파워 - Non modular power : (일반 ATX 표준타입)

일반 ATX 파워서플라이 제품군으로 시중에서 주를 이루는 제품 유형이다. 모듈러 커낵터 연결 없이 파워서플라이 PCB 기판에 모든 케이블이 연결된 타입이다.



하프(세미)모듈러 파워 - Half modular power

주로 M/B 20+4Pin 케이블과 CPU4+4Pin 케이블은 파워서플라이 PCB에 기본 연결되어있으며, 나머지 PCI-E, SATA, Molex 케이블은 사용자의 시스템 환경에 따라 커넥터를 연결하여 추가로 사용 가능하다.



풀모듈러 파워 - Full modular power

하이엔드 제품군에서 주로 채택하고 있는 풀 모듈러 파워는 사용자의 취향에 따라 커넥터를 연결하여 사용할 수 있는 제품으로 하프 모듈러 타입보다 한 단계 높은 제품이라 인식하면 쉽다.

특히, 슬리빙 케이블을 활용한 시스템 내부 튜닝성 효과 등을 볼 수 있다는 점에서 다양한 사용자들이 풀 모듈러 파워를 찾고 있다. 기존 검정색 뿐만 아니라 화이트, 레드, 옐로우, 골드, 블루 등 다양한 색상을

조합하여 사용할 수 있다는 점에서 큰 관심을 받고 있다.
